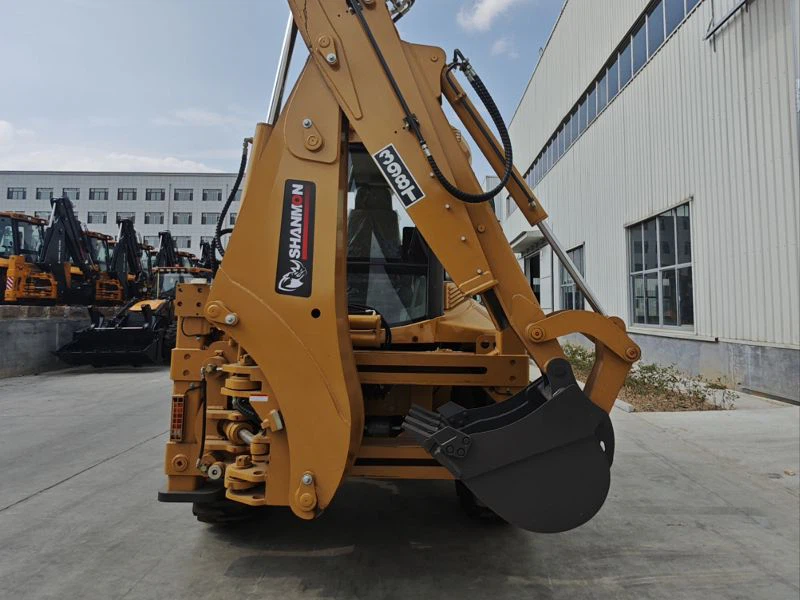

398TIntrodução ao produto
Retroescavadeira 398T, motor Yuchai (National II) de 75 kW; caixa de câmbio controlada eletronicamente doméstica; eixo carraro italiano. Folga autoajustável, freios multipeças em banho de óleo reduzem muito a manutenção e aumentam a vida útil. O mecanismo de frenagem é leve para manobrar, reduzindo muito a fadiga do operador, e os pedais de freio duplos permitem um pequeno raio de giro e controle de direção em superfícies lisas. Um freio de estacionamento independente está localizado no eixo de entrada do eixo traseiro, o que permite que a máquina seja freada em uma inclinação de 1:3.
Válvula multivias proporcional elétrica Danfoss, com sensor de deslocamento, controle de precisão de malha fechada, maior precisão de manipulação, com sensor de deslocamento, compartilhamento preciso de fluxo, a velocidade de cada ação pode ser ajustada de acordo com os hábitos do operador para alocar os seus próprios, para melhorar a eficiência de diferentes hábitos operacionais do trabalho do operador, o controle de luz e conforto, para reduzir a fadiga ao dirigir e melhorar a eficiência do trabalho.
Operador de válvula proporcional elétrica multivias Danfoss com proteção de interruptor de posição, melhora a segurança de toda a máquina, função de manopla esquerda e direita intercambiáveis, adapta-se a diferentes hábitos operacionais do operador, os parâmetros de exibição podem ser definidos, o operador de acordo com os hábitos operacionais, pode ser ajustado por si mesmo.
Parâmetro do produto (especificação)
|
Dimensão total |
||||||
|
1 |
Dimensão geral (C×L×A) |
6554×2543×3660mm |
||||
|
2 |
Peso operacional |
10500KG |
||||
|
3 |
Distância entre eixos |
2293±10 mm |
||||
|
4 |
Rasto da roda |
2050±10 mm |
||||
|
5 |
Distância mínima ao solo |
478 mm |
||||
|
Parâmetro técnico de carregamento principal |
||||||
|
1 |
Capacidade do balde de carga |
1.2m³ |
||||
|
2 |
Força de ruptura de carga |
47 KN |
||||
|
3 |
Capacidade de elevação de carga |
2500 KG |
||||
|
4 |
Altura de descarga da caçamba |
3107 milímetros |
||||
|
5 |
Distância de descarga da caçamba |
860±20 mm |
||||
|
6 |
Profundidade de escavação |
30 mm |
||||
|
Parâmetro técnico principal de escavação |
||||||
|
1 |
Capacidade da caçamba da retroescavadeira |
0.3m³ |
||||
|
2 |
Força de escavação da retroescavadeira |
49,8 KN |
||||
|
3 |
Ângulo de giro da retroescavadeira |
180 graus |
||||
|
4 |
Altura de descarga da caçamba |
3927 mm |
||||
|
5 |
Profundidade máx. de escavação |
3909/4863 milímetros |
||||
|
6 |
Força de tração máxima |
86KN |
||||
|
Motor |
||||||
|
1 |
Modelo |
Yuchai YC4A105Z-T20 |
||||
|
2 |
Tipo |
Injeção direta em linha, |
||||
|
3 |
Cilindros - Diâmetro interno × curso |
4-108×132 |
||||
|
4 |
Potência nominal |
75 kW |
||||
|
5 |
Velocidade nominal |
2200 rpm |
||||
|
6 |
Consumo mínimo de combustível |
230g/kw.h |
||||
|
7 |
Torque máx. |
400N.m |
||||
|
8 |
Deslocamento |
4.8L |
||||
|
Sistema de direção |
||||||
|
1 |
Tipo |
direção hidráulica |
||||
|
2 |
Modelo de caixa de direção |
BZZ-500 |
||||
|
3 |
Deslocamento da bomba |
80ml/dia |
||||
|
4 |
Modelo de bomba |
HP3V80 |
||||
|
5 |
Ângulo de viragem |
±36 graus |
||||
|
6 |
Raio de giro mínimo |
6950 mm |
||||
|
Eixo motriz |
||||||
|
1 |
Modelo |
26.32-1900\26.43M-1900 |
||||
|
2 |
Fabricante |
Itália carraro |
||||
|
3 |
Carga nominal do eixo dianteiro |
25T |
||||
|
4 |
Carga nominal do eixo traseiro |
18.75T |
||||
|
Válvula |
Fabricante |
DANFOSS |
||||
|
Modelo |
Válvula de operação |
PVG32-3 |
||||
|
Válvula de escavação |
PVG32-8 |
|||||
|
Sistema de transmissão |
||||||
|
Caixa de velocidade |
Modelo |
Mudança de marchas sincronizada hidráulica |
||||
|
Tipo |
ZL30Y |
|||||
|
Engrenagens |
4F,4R |
|||||
|
Conversor de torque hidráulico |
Modelo |
YJ315 |
||||
|
Pressão de entrada |
0.4-0.65 Mpa |
|||||
|
Pressão de saída |
1.7-2.0Mpa |
|||||
|
Modo de resfriamento |
Circulação de óleo sob pressão |
|||||
|
Quociente de vazão |
40ml/dia |
|||||
|
Pneus |
Modelo de pneu |
16.9-28 |
||||
|
Pressão do pneu dianteiro |
0.35 Mpa |
|||||
|
Pressão do pneu traseiro |
0.35 Mpa |
|||||
|
Velocidade Máxima de Viagem |
38 km/h |
|||||
|
Sistema de travagem |
||||||
|
1 |
Freio de viagem |
Tipo de autoequilíbrio autorregulado interno úmido |
||||
|
2 |
Travão de mão |
Freio manual |
||||
|
Pressão do sistema |
||||||
|
1 |
Sistema hidráulico de carregamento |
20 MPa |
||||
|
2 |
Sistema hidráulico de escavação |
20 MPa |
||||
|
3 |
Sistema hidráulico de direção |
14 MPa |
||||
